污水厂-成都第九再生水厂配水井管道封堵

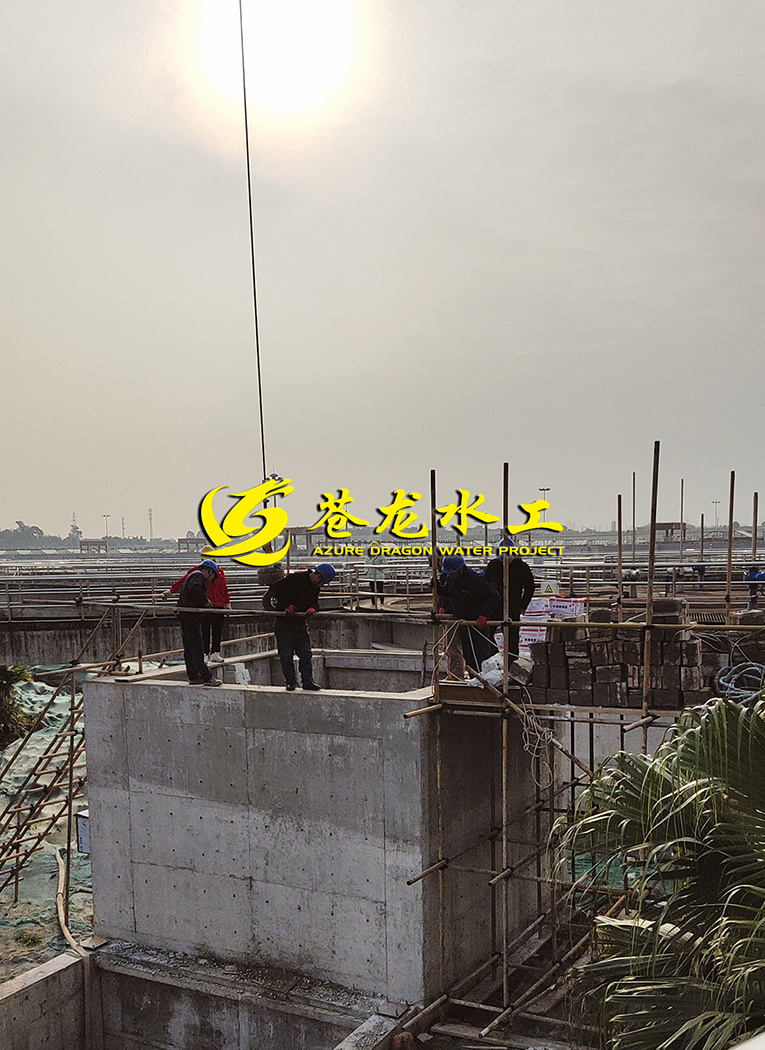

项目概况：因生产需要，需在新建给排水井下游管道处安装蝶阀，给排水井尺寸为4m*3m*10m（长*宽*深），距井底2m位置处1根DN2244*22钢管横跨给排水井，在钢管右侧有DN2200出水管道，管道距离井底约为1m。

作业内容：割除横跨给排水井的钢管，管道封堵，封堵拆除。

施工难点及解决措施

难点一：来水量大，管道内污水最大流速达到0.77m/s，管道出水口距离封堵口位置较近，增大了潜水员水下作业的风险。

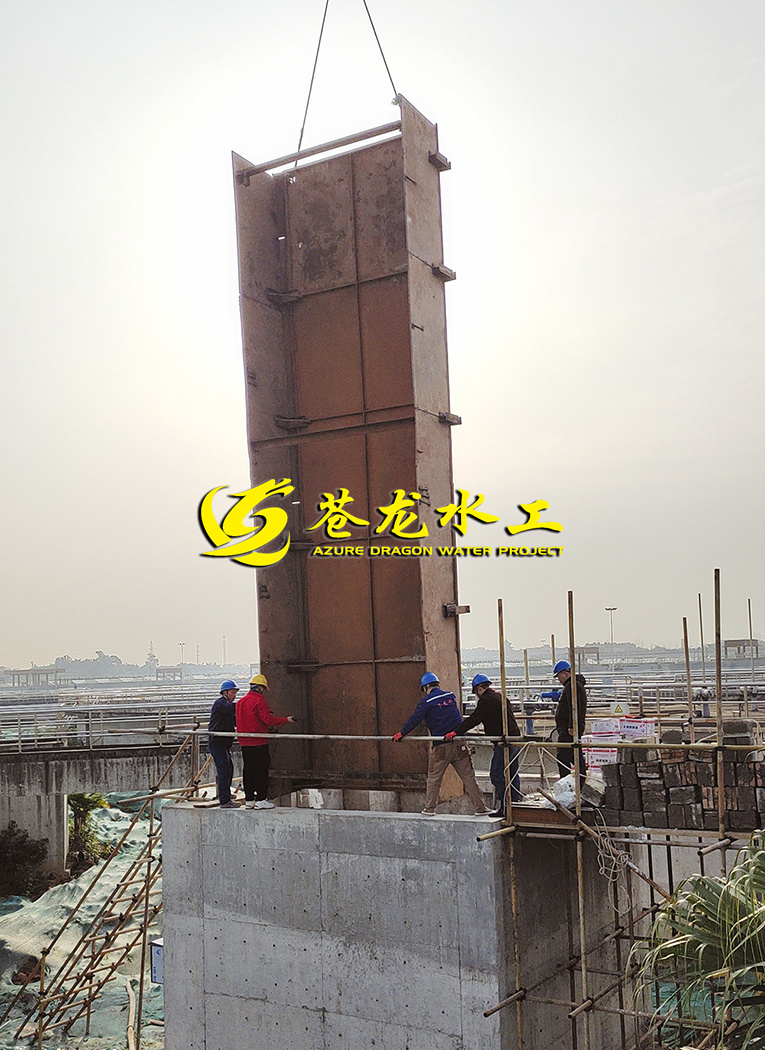

解决措施：采用一个长10m的“U型罩”将需要封堵的管口包覆“U型罩”，潜水员在罩内施工作业。

难点二：给排水井水质浑浊，能见度为零，封堵作业难度大，全凭潜水员经验及意识完成水下作业等问题。

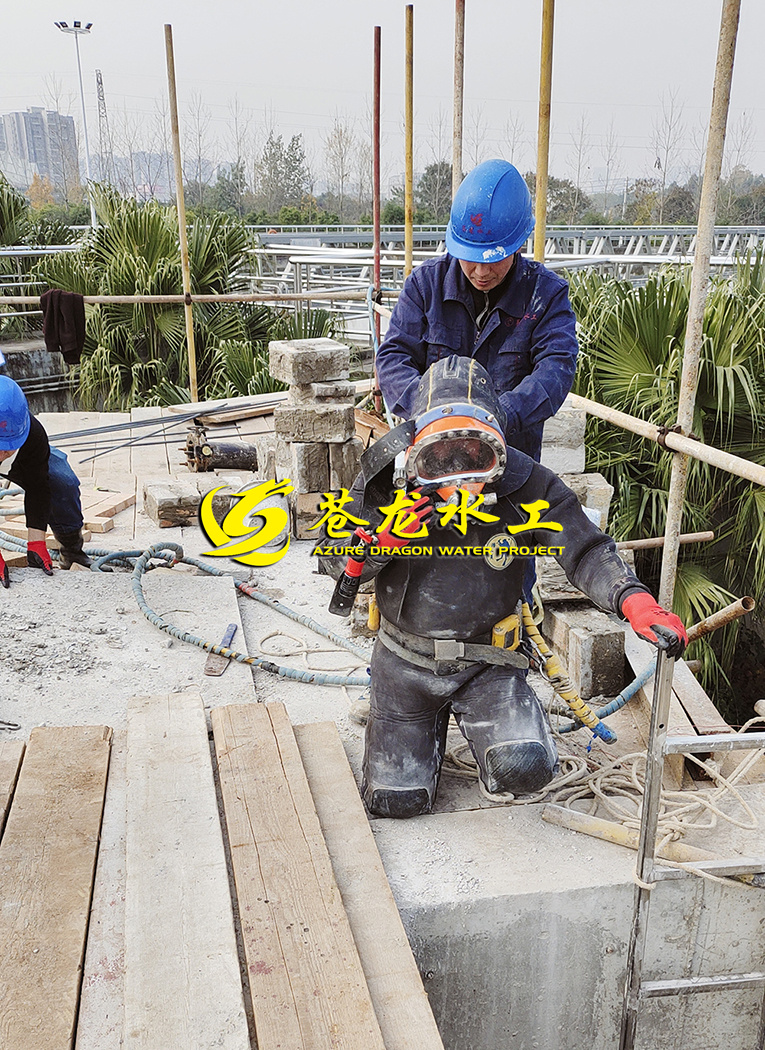

解决措施：派遣经验丰富潜水员进行水下作业。

难点三：管道处于悬空状态，在进行管道切割时难度较大。

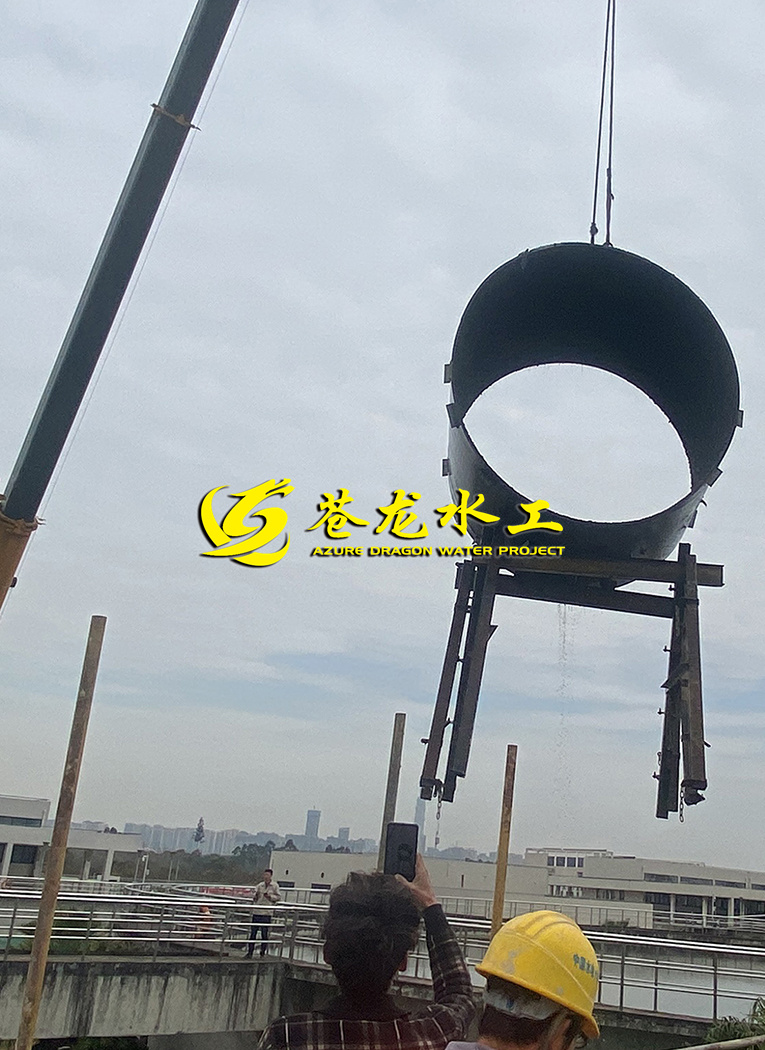

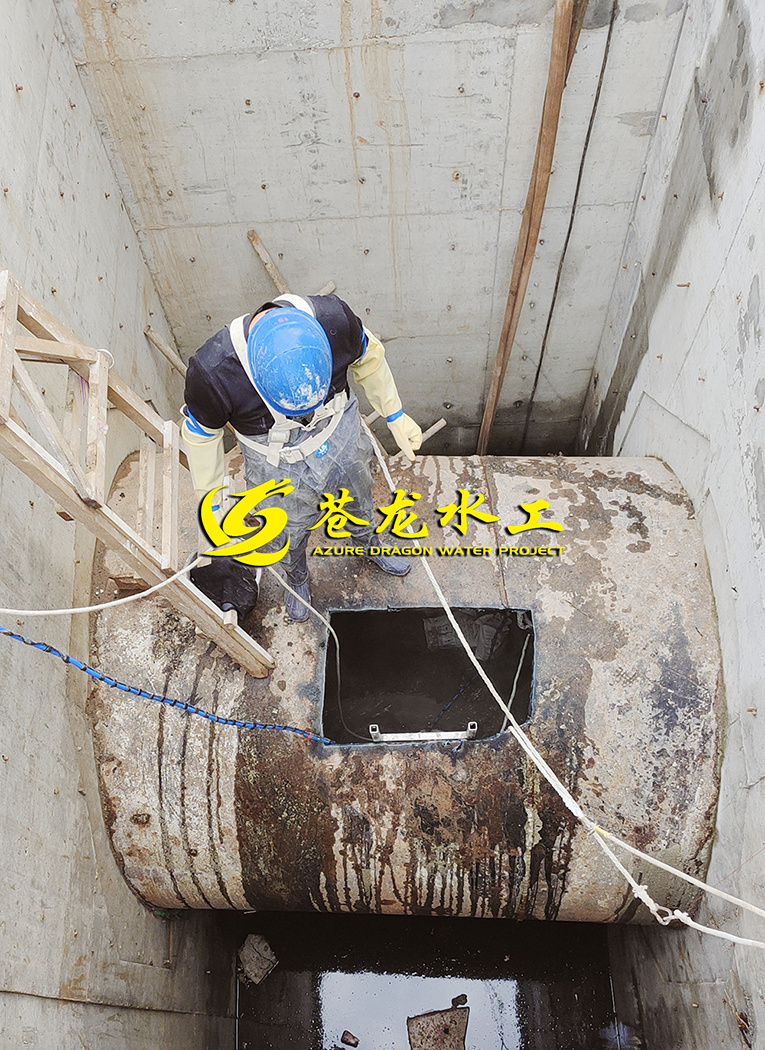

解决措施：提前架设支架对悬空管道进行支撑，避免管道切割过程中发生倾斜。管道切割完成后支架和管道整体吊装出给排水井。

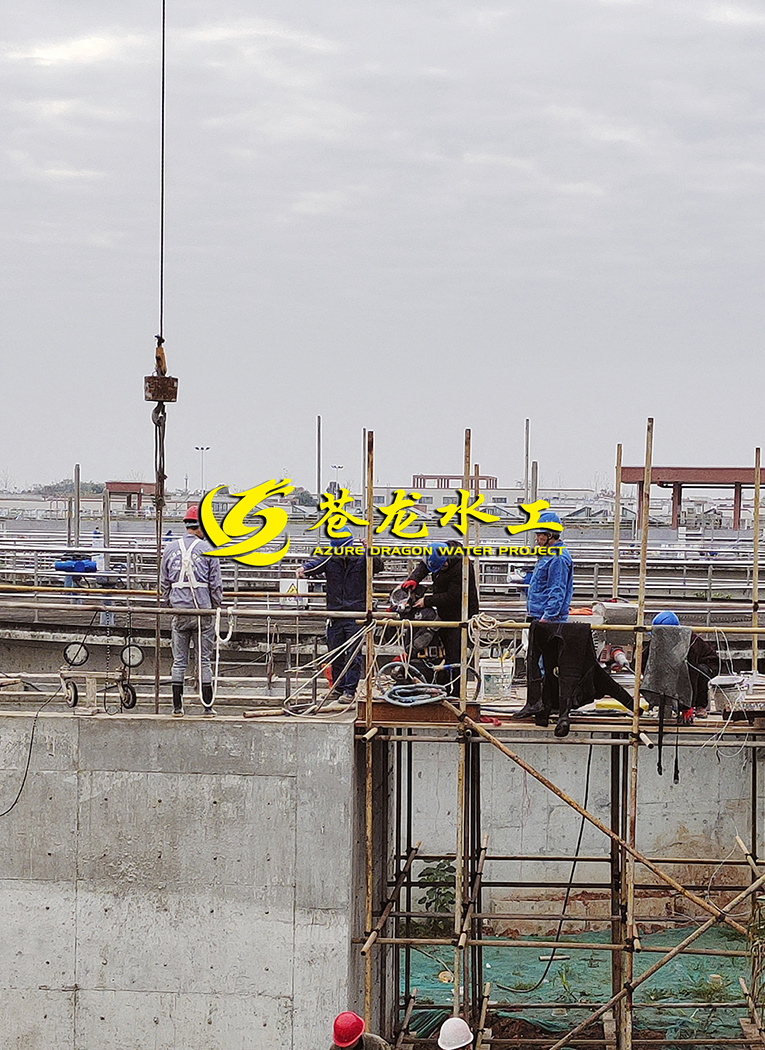

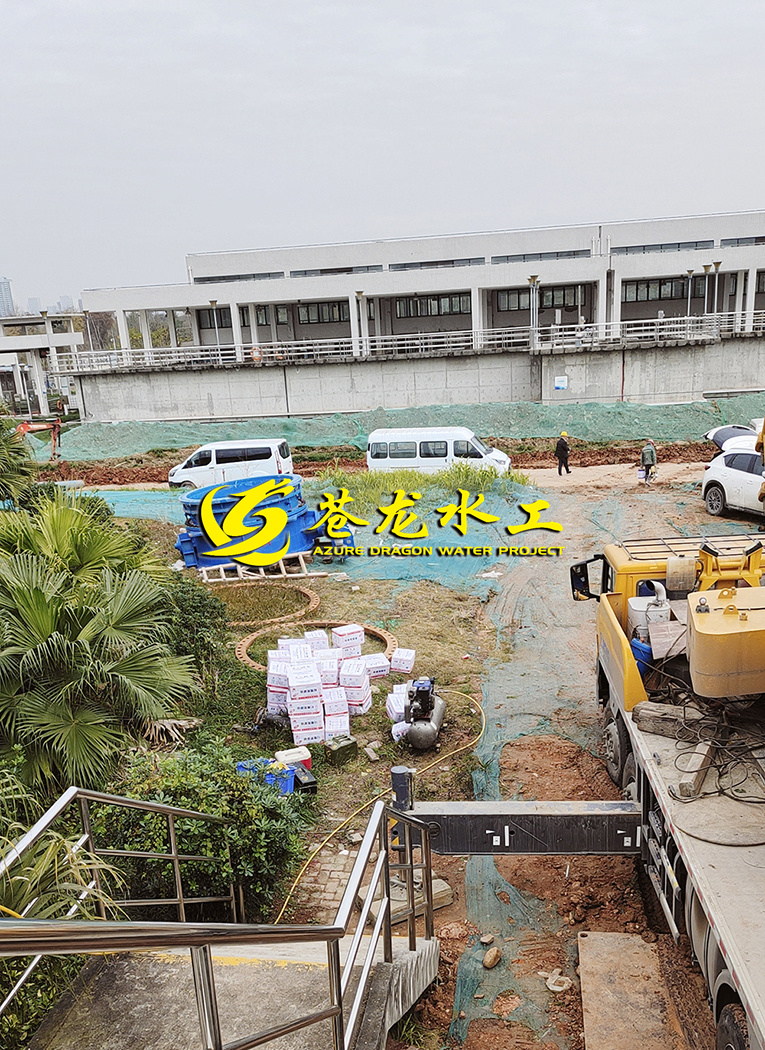

施工工艺步骤：施工准备，悬空管道支架固定，管道切割及吊装，“U型罩”安装，管道封堵，下游蝶阀安装，封堵拆除，“U型罩”拆除，完工退场。
